适用于工业自动化、高速快照和嵌入式视觉系统的外部触发相机模块
SinreFirst 为需要精确图像捕捉定时、同步曝光控制以及事件驱动系统中更稳定成像的产品团队提供外部触发相机模块解决方案。-该产品方向适用于人脸识别、票据识别、高速抓拍、视频分析、科学研究、智慧医疗、工业自动化等。目前的产品阵容涵盖 USB 触发板模块和紧凑型 FPC 触发模块，提供 2MP 和 5MP、全局快门、HDR、Nyxel® 近-红外增强、彩色或单色方向以及 USB 或 MIPI / DVP 集成路径等选项。
什么是外触发相机模块？
外部触发相机模块是一种相机模块，当它接收到来自另一设备的触发信号时，开始图像捕获，而不是仅依赖于普通的连续视频输出。
在实际系统中，这意味着该模块可以与传感器、PLC、编码器、门控制器、测试设备、生产线和其他确定何时进行图像捕获的硬件一起工作。当目标正在移动、必须在精确位置捕获图像或多个设备操作需要保持同步时，这尤其有用。
在许多实际项目中，外部触发器与全局快门配合使用，以便所有像素同时曝光，这有助于减少快速或事件驱动捕获中的运动失真。{0}}在其他项目中，根据最终的应用方向，外部触发也可以与 HDR、Nyxel® 近-红外增强或广角-FPC 结构相结合。
外部触发相机模块与标准相机模块
最大的区别是捕获定时和同步能力。外部触发摄像头模块专为在触发事件发生时必须开始图像捕获的系统而设计，而标准摄像头模块通常更适合连续视频输出和一般观看任务。
|
方面 |
外触发摄像头模块 |
标准相机模组 |
|
捕捉时机 |
接收到触发信号时捕获图像 |
通常以视频流模式连续运行 |
|
同步 |
更适合与传感器、PLC、编码器和外部设备同步 |
通常用作独立的自由-运行相机 |
|
运动处理 |
当计时精度很重要时，更适合移动目标 |
更适合一般观看或普通串流 |
|
曝光逻辑 |
帮助实现更可控的事件-驱动捕获 |
更适合标准视频输出 |
|
触发工作流程 |
根据模块的不同，可以使用软件触发、按钮触发或外部信号触发 |
通常不关注基于触发器-的图像采集 |
|
闪光协调 |
可与触发工作流程中的闪光灯或频闪行为一起使用 |
通常计时行为更简单 |
|
典型用例 |
人脸识别、票据识别、高速快照、工业自动化、科学成像- |
普通监控、基本查看、普通摄像头串流 |
对于仅当设备、物体或事件到达精确位置时图像才重要的项目，外部触发方向通常是更实用的选择。标准相机模块对于一般的连续-视图应用仍然有用，但当系统时序和图像时序必须保持一致时，它们就不太适合了。
什么是外触发摄像头模块？
当连续视频不是真正的目标时，外部触发摄像头模块通常是更好的选择。在许多实际系统中，重要的不是记录每一帧，而是在正确的时刻捕获正确的帧。
这对于工业自动化、高速快照、人脸识别、票证读取、实验室系统和紧凑型嵌入式设备至关重要。{0}}如果相机捕捉得太早或太晚，图像可能会错过关键时刻，物体可能会移出位置，或者结果可能与周围的硬件动作不匹配。外部触发器通过将图像采集与定义的事件联系起来而不是仅仅依赖于免费的-运行视频来帮助解决这个问题。
在当前的SincereFirst触发{{0}}功能的USB模块中，触发逻辑已经支持实际的开发工作流程，例如视频流模式、软件触发、按钮触发、上升-边沿或方-波触发以及触发操作中闪光-相关的协调。在 60fps 触发方向，触发间隔不应短于 16.666ms，触发持续时间应大于 4ms，这表明这些模块是为真正同步的图像捕获而构建的，而不是仅用于通用视频-输出。
外触发摄像头模组典型应用

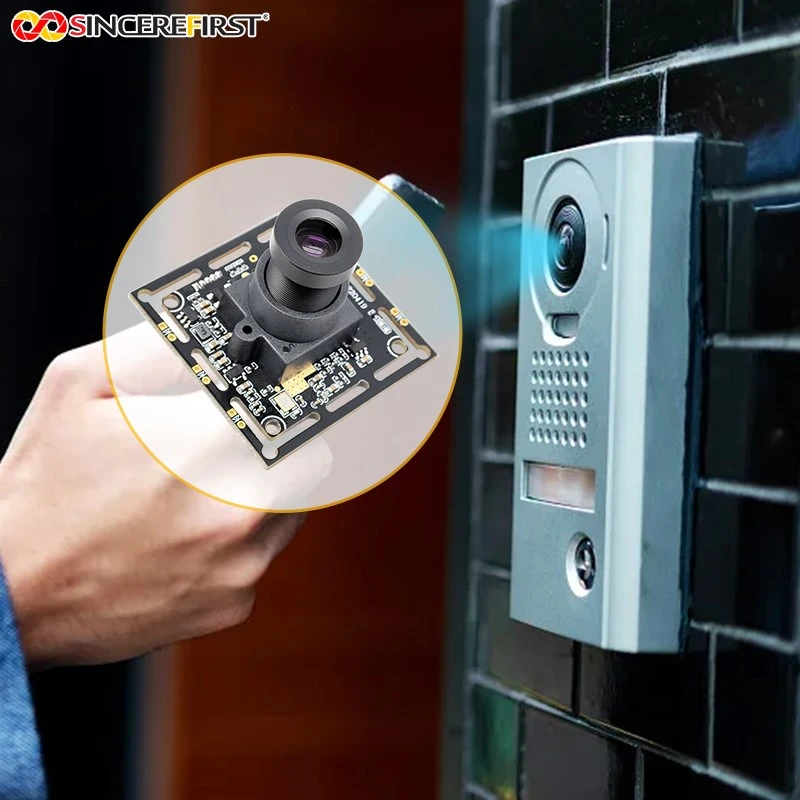

人脸识别
当一个人进入识别区域或当另一个设备激活识别过程时，外部触发器可以帮助系统准确地捕获图像。
门票识别
在读票器、闸门和代码-识别系统中，基于触发器-的捕获有助于确保在目标到达正确的读取位置时收集图像。
高速-快照
对于移动的车辆、传送带和快速-移动的目标，外部触发器可帮助系统在所需时刻捕获更稳定的图像。
工业自动化
外部触发器特别适用于依赖精确定时和可重复图像采集的自动化生产线和同步机器-视觉系统。
科学研究
紧凑型触发模块在研究相关系统中非常有用，在这些系统中，图像捕获必须与仪器、光源或受控实验事件同步。-
智慧医疗
嵌入式触发相机模块适用于图像捕获需要与设备操作时序保持一致的紧凑型医疗或智能医疗保健系统。
推荐的SincereFirst 外部触发相机模块
目前，SincereFirst 提供多种库存产品外触发摄像头模块不同项目优先级的指导。目前的产品系列包括用于工业和高速捕捉工作流程的 USB 全局快门触发模块，以及用于需要广角集成、HDR 或近-红外-增强成像的嵌入式系统的紧凑型 FPC 触发模块。虽然这些模块都专注于精确的事件-驱动的图像捕获，但它们的主要区别在于接口方向、快门类型、结构、分辨率以及项目是否优先考虑工业同步或紧凑的嵌入式部署。
 |
 |

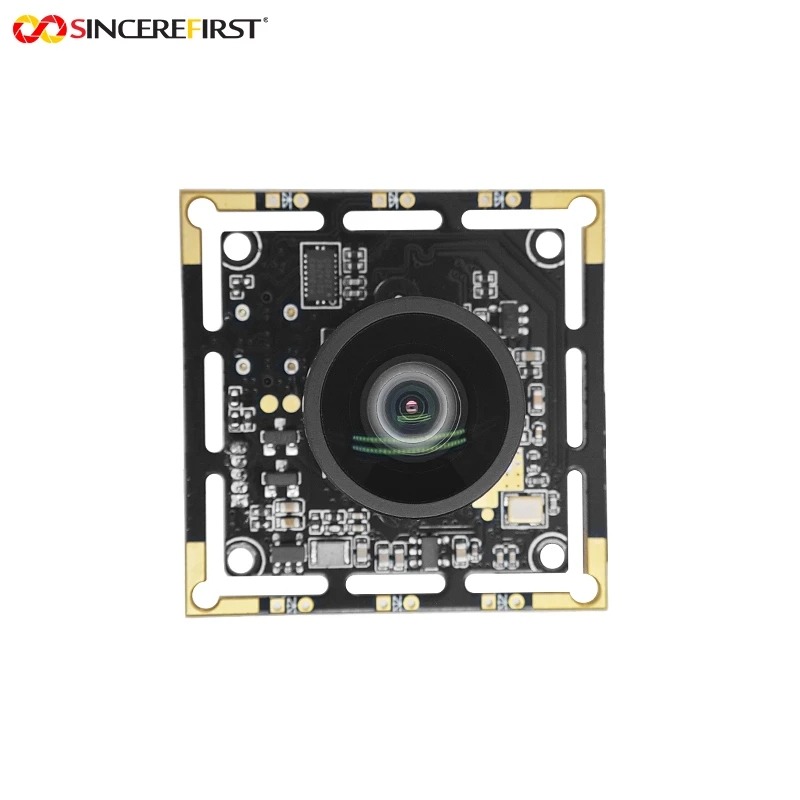

最适合需要 2MP 全局快门成像和精确外部触发捕获的 USB 3.0 项目

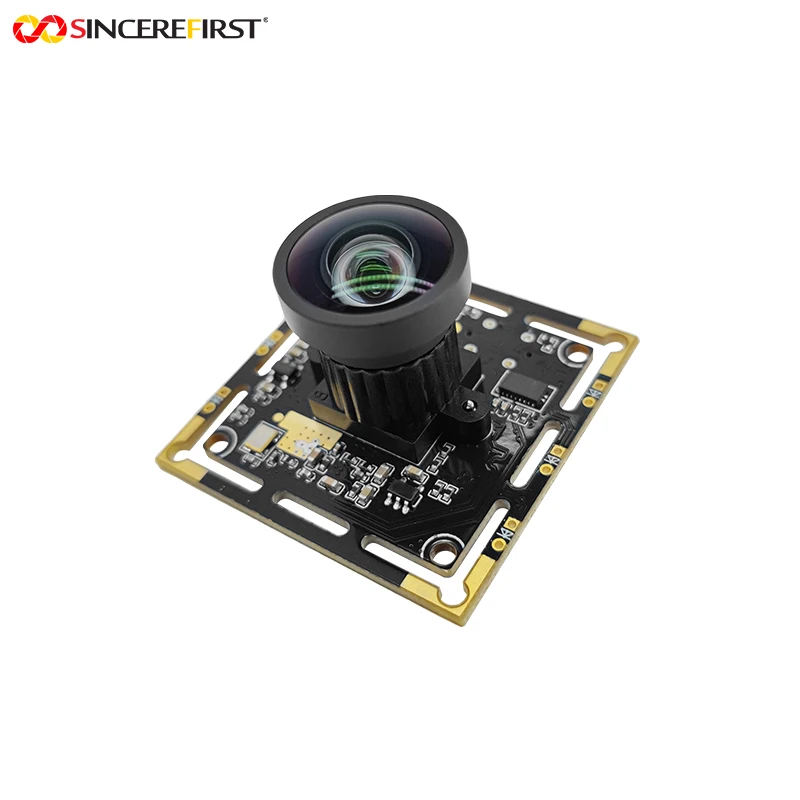

SF2A543-3.0 围绕 2MP 彩色外部触发全局曝光平台构建，支持 1920 × 1080 @ 60fps、3μm × 3μm 大像素、USB 3.0 Type-C、UVC 和 MJPG / YUY2 输出。它还支持全局快门、多种触发模式和高达 16 毫米的镜头选项，使其成为高速快照、工业检查和其他注重计时精度的事件驱动捕获任务的实用选择。-
最适合需要基于触发器-的捕捉和更多图像细节的更高分辨率-全局快门项目
SF5A162-FPGA 是当前产品系列中分辨率更高的-全局快门方向。它支持5MP、1920×1080@60fps、2560×1440@60fps、全局快门、全局曝光和外部触发操作。它更适合工业成像任务，其中需要更多图像细节，同时保持事件驱动的捕获逻辑。

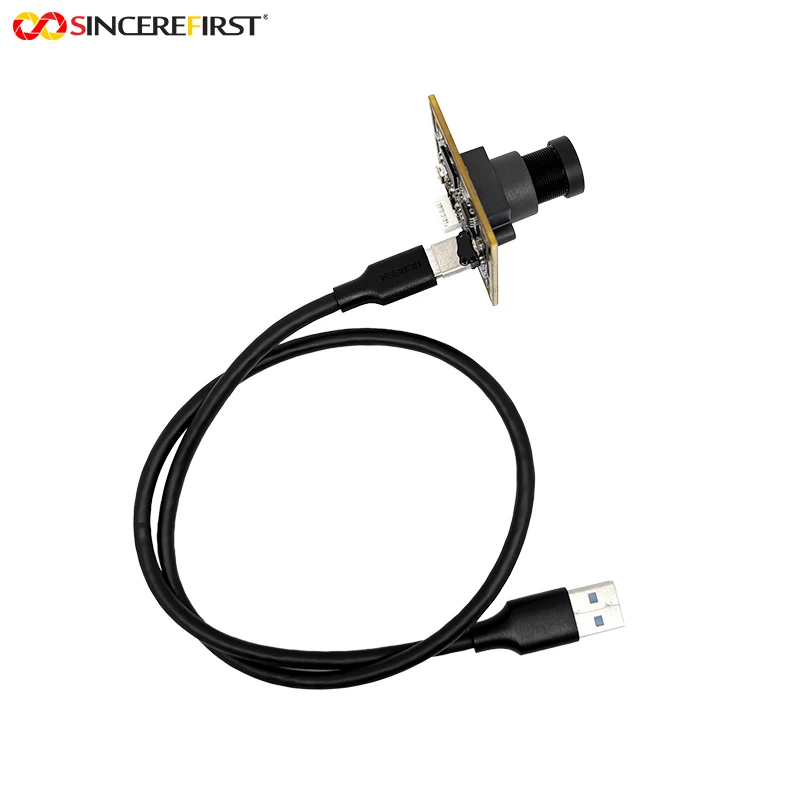

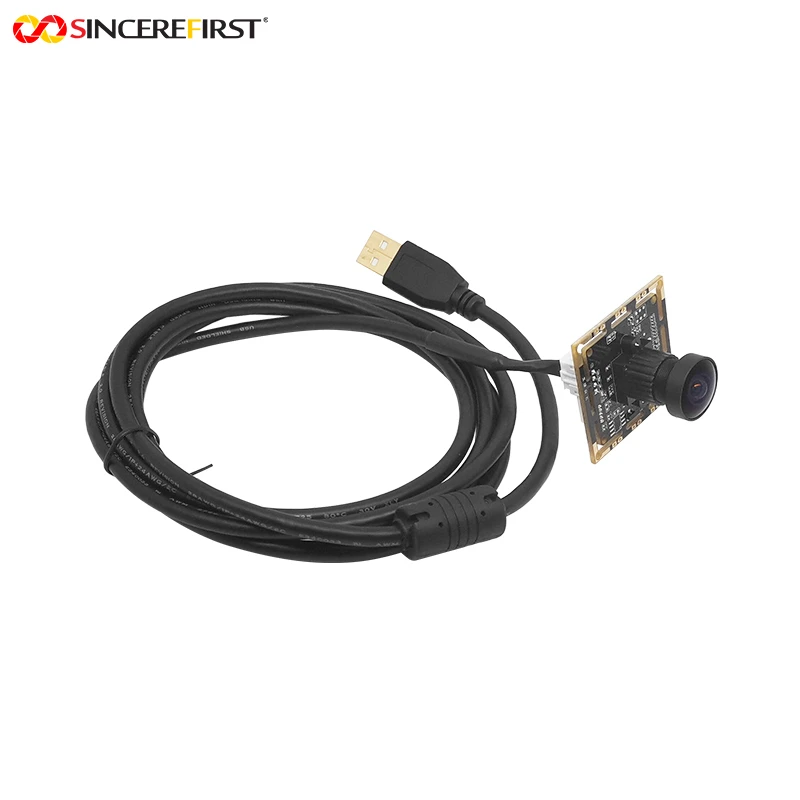

最适合需要 2MP 全局快门捕捉并具有彩色或单色灵活性的紧凑型 USB 3.0 Type-C 项目

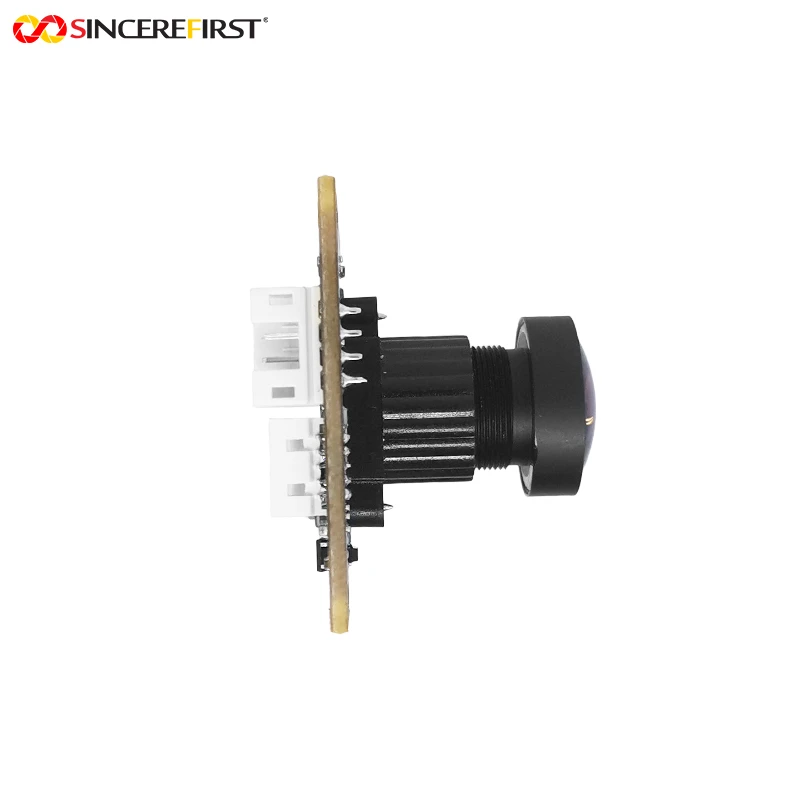

SF-SQ2A443-3.0 是一款 2MP 全局曝光触发相机模块，具有 1920 × 1080 @ 60fps、3μm × 3μm 像素和 USB 3.0 Type-C 输出。它有彩色版本，可选单色版本，并支持 MJPG / YUY2、全局快门以及根据项目而定的手动对焦或定焦方向。它还支持触发电缆集成和实用的触发或闪光工作流程，这使其非常适合紧凑型 USB 触发系统。

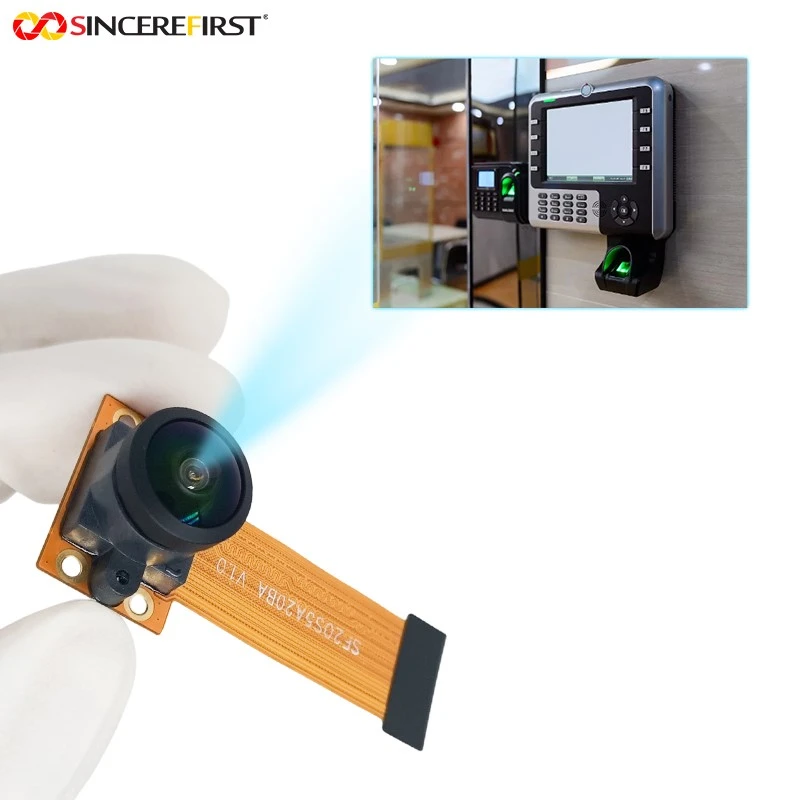

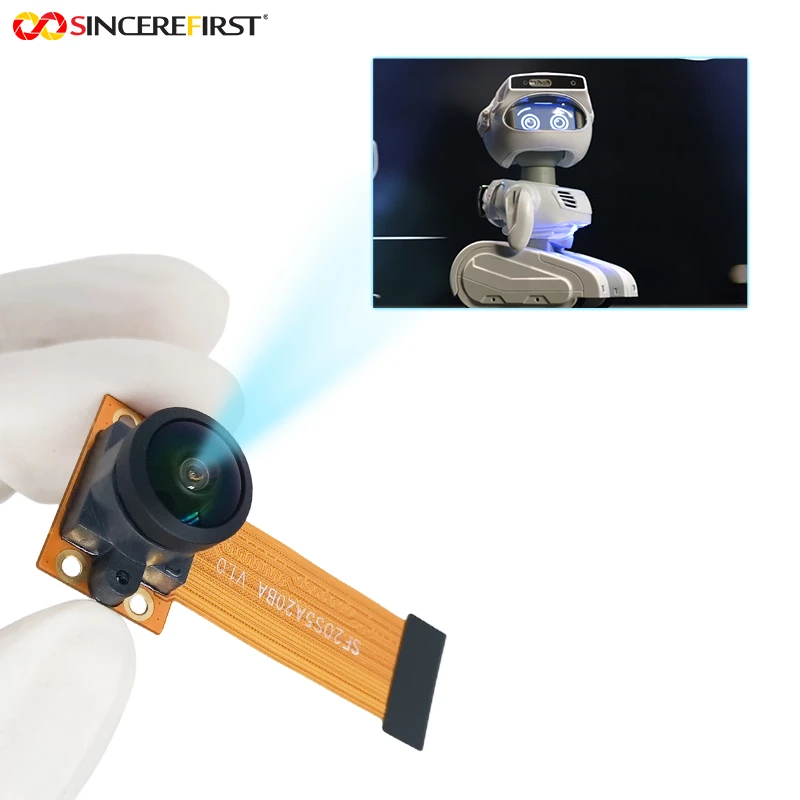

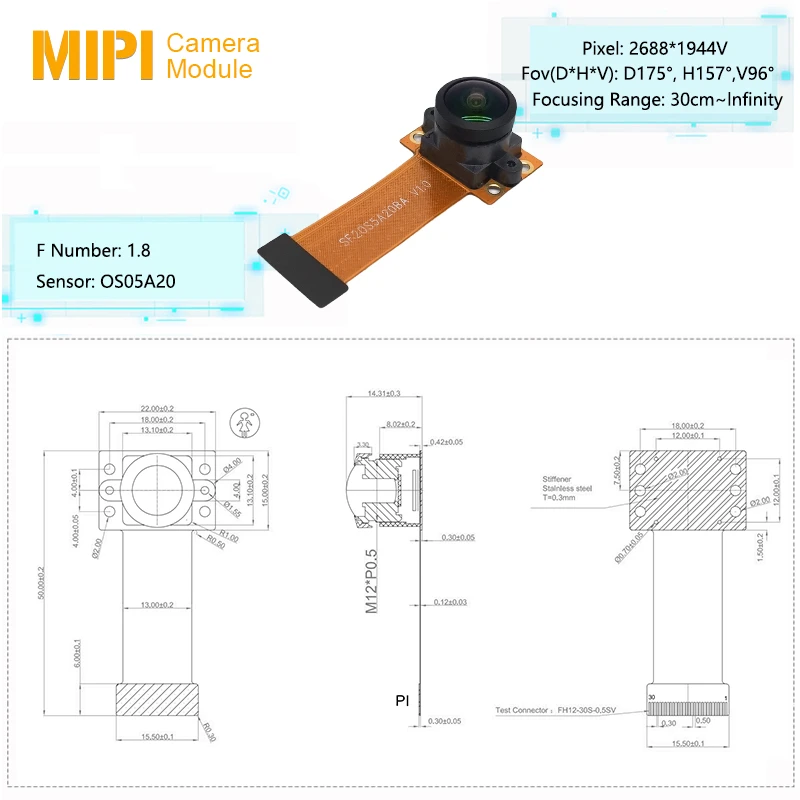

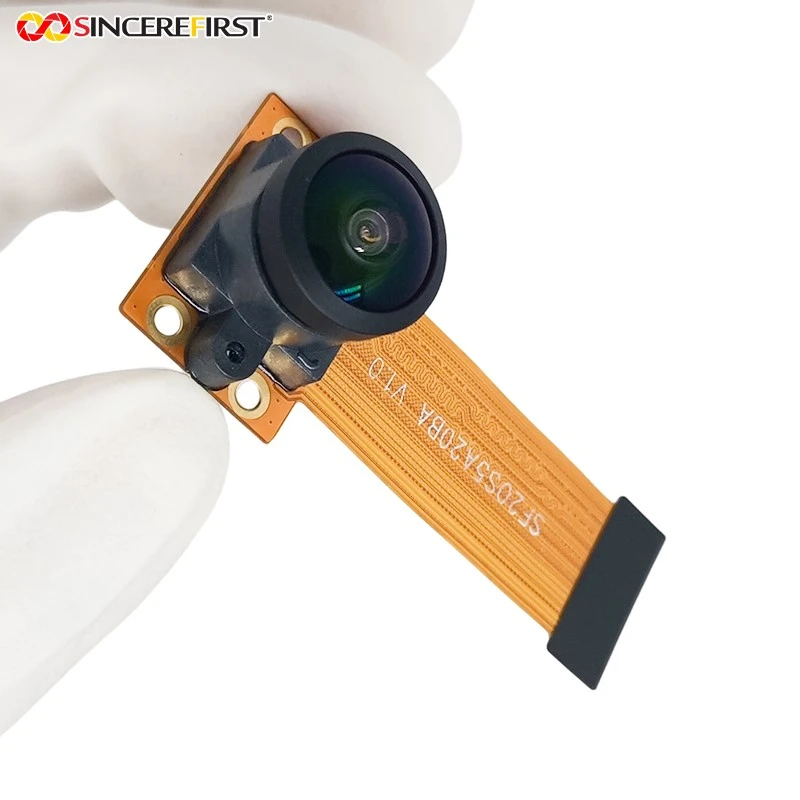

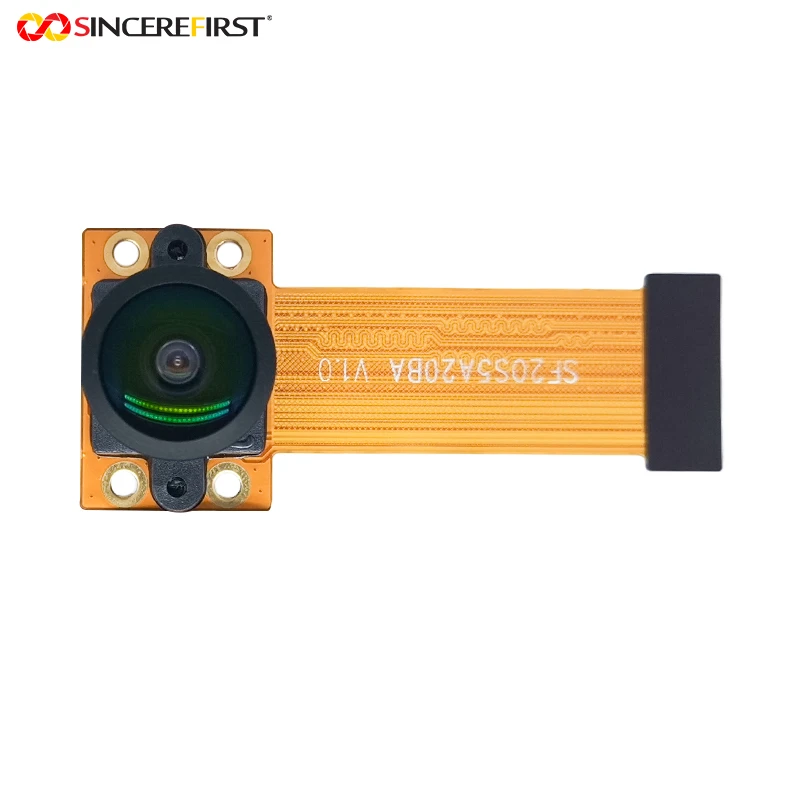

最适合需要 5MP 外部触发捕获、HDR 和超-广角-角度成像的嵌入式 FPC 项目
SF2OS5A20BA 围绕 OmniVision OS05A20 传感器构建，支持 5MP、2688 × 1944 @ 60fps、Nyxel® 近-红外增强、HDR 和紧凑 MIPI FPC 方向的外部触发。采用D175度×H157度×V96度的超-广角-镜头，更适合需要广-区域成像以及基于触发-的捕获逻辑的嵌入式系统。上传的图纸也印证了该模块的紧凑型FPC结构方向。

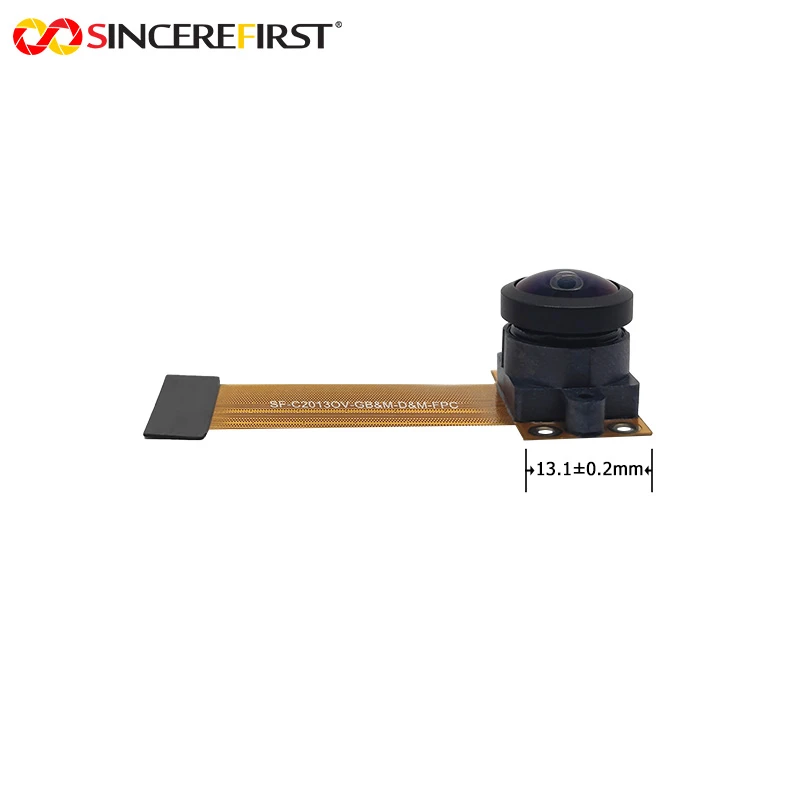

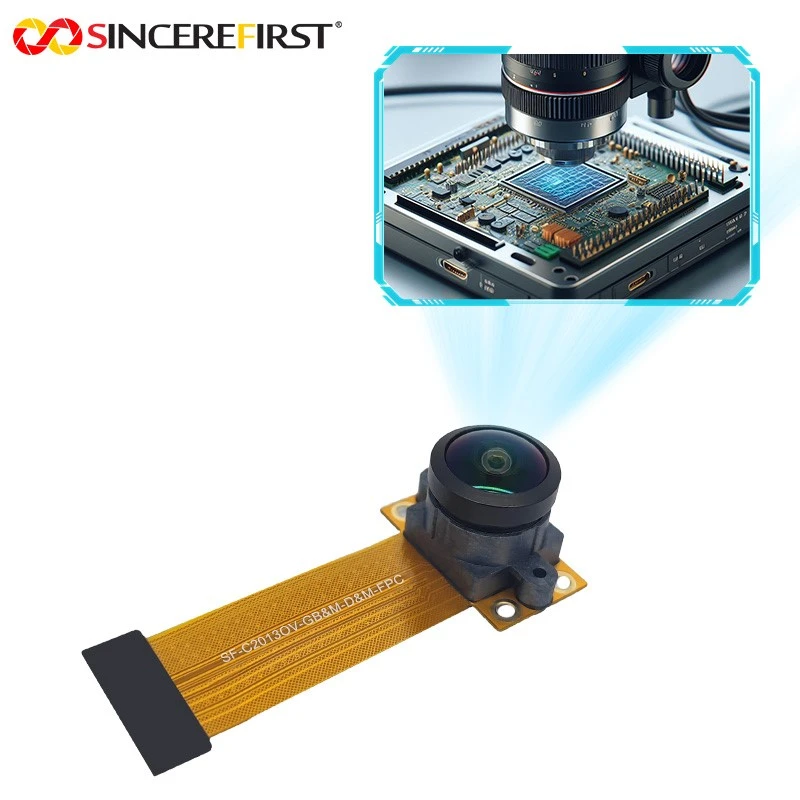

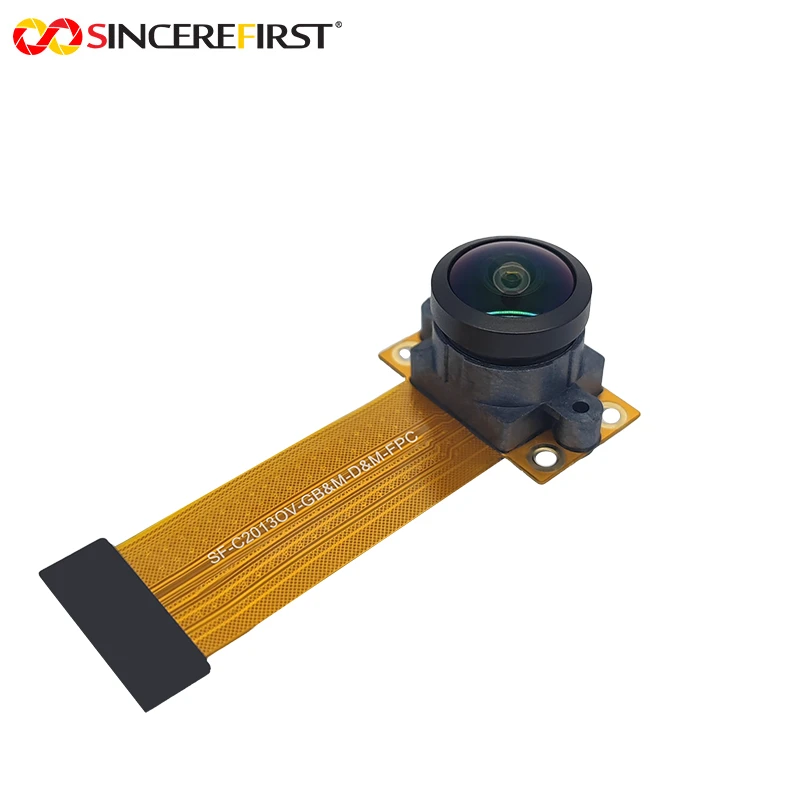

最适合需要具有近-红外增强功能的 2MP 全局快门触发成像的紧凑型 FPC 项目

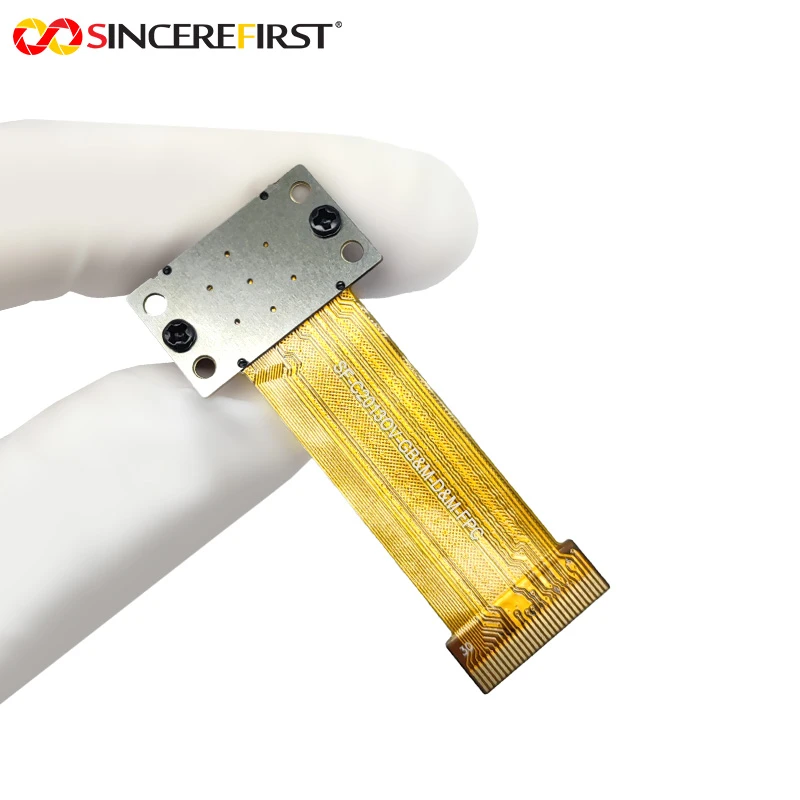

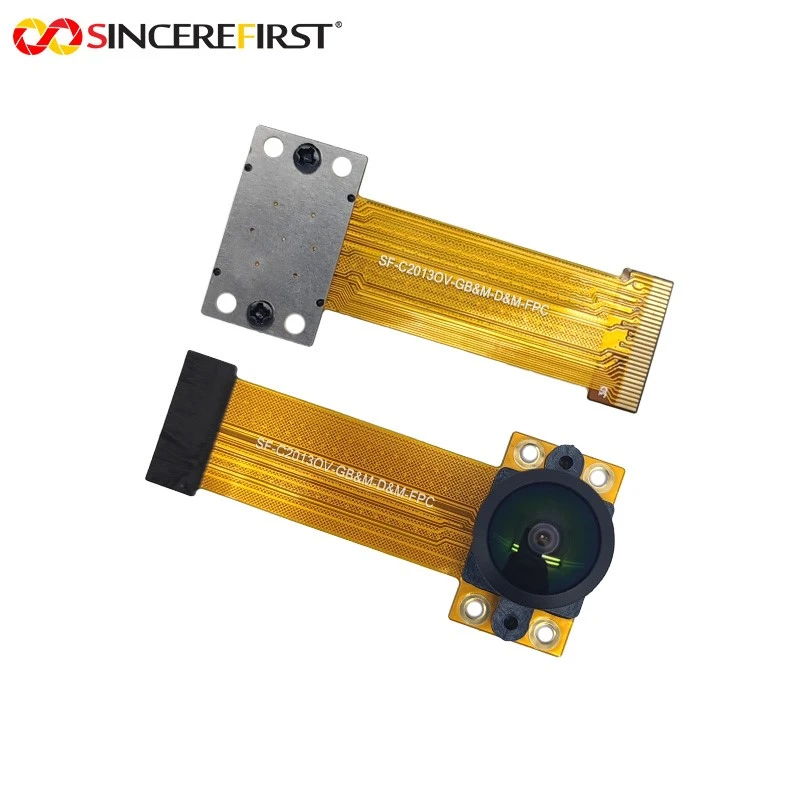

SF-C2013OV-GB&M-D&M-FPC 采用 OmniVision OG02B1B 单色全局快门传感器，并可选配 OG02B10 彩色版本。它支持 1600 × 1200 @ 60fps、2.8μm × 2.8μm 大像素、Nyxel® 近-红外增强、全局快门、外部触发和 MIPI / DVP 输出选项。具有 D166 度 × H149 度 × V90 度的超-广角-角度镜头，适用于需要外部触发定时以及全局快门和 NIR- 相关性能的紧凑型嵌入式设备。当前绘图还注明了 8/10 位 RAW 输出方向，并且所列版本上没有红外滤镜。
如何选择合适的外触发相机模组？
如果...选择SF2A543-3.0
- 你需要 2MP USB 3.0 全局快门
- 该项目专注于 1920 × 1080 @ 60fps
- 运动控制和工业计时比高分辨率更重要
- 您想要外部触发和全局曝光工作流程的实用起点
如果...选择 SF5A162-FPGA
- 您需要比 2MP 更高的分辨率
- 仍然需要全局快门和外部触发
- 该项目需要同步工业捕捉更多图像细节
- 您想要一个超越标准 1080p 且具有触发功能的平台-
选择 SF-SQ2A443-3.0，如果...
- 您需要 USB 3.0 Type-C 触发解决方案
- 你需要2MP全局快门
- 该项目可能需要彩色或单色
- 紧凑的 USB 集成很重要
选择 SF2OS5A20BA 如果...
- 您的项目是嵌入式的并且基于 FPC-
- 您需要 5MP、HDR 和超-广角-角度
- 宽场景覆盖比全局快门更重要
- 该系统还受益于 Nyxel® 近-红外增强
选择 SF-C2013OV-GB&M-D&M-FPC，如果...
- 您需要一个紧凑的 FPC 模块
- 您的项目受益于 2MP 全局快门
- 近-红外线行为很重要
- 您想要 MIPI/DVP 灵活性和可选的单色/彩色传感器方向
定制外部触发相机模块选项
SinreFirst支持根据系统结构和成像需求定制外触发相机模组项目，包括：
传感器方向审查
可以根据分辨率、快门类型、单色/彩色要求和图像行为来审查不同的传感器平台。

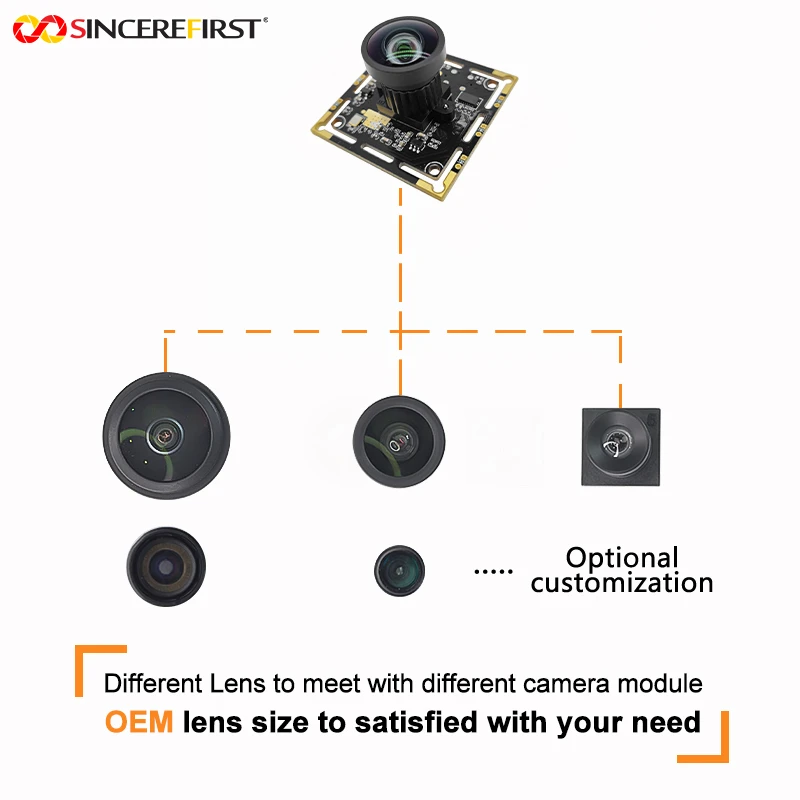

镜头类型、视角和光学结构
镜头类型、视角和光学结构可以根据工作距离、覆盖范围要求和最终应用进行调整。
接口及输出方向
USB 3.0、Type-C、MIPI 和 DVP 方向可以根据最终的主机-设备架构进行审查。
彩色/单色选择
对于需要更强对比度、NIR{0}}相关行为或标准彩色成像的项目，可以相应地评估单色或彩色方向。
FPC结构及模块形式
可以根据布线限制、设备布局和嵌入式集成要求来审查紧凑型 FPC 触发模块。
触发器和闪光集成审查
可以根据最终的系统逻辑来审查触发接线、闪光灯协调和项目-级同步需求。
SDK和测试支持
对于大多数基于 USB{0}} 的模块，通常可以提供 SDK 和专用测试软件。对于非-USB模块，通常可以安排兼容的测试设备进行评估。
常问问题
Q1：什么是外触发相机模组？
答：它是一个相机模块，当它从另一个设备或系统接收到外部触发信号时，开始图像捕获，从而允许更精确的定时和同步。
Q2：为什么外部触发有用？
答：它有助于将图像捕获与另一个系统事件对齐，这对于移动目标、工业检查、票证阅读器、识别系统和同步硬件平台很有用。
Q3：外部触发和普通视频流模式有什么区别？
A：视频流模式持续输出图像，而外部触发模式只有满足触发条件才捕获图像。具有电流触发-功能的 USB 模块还支持在正常视频流和基于触发-的操作之间切换。
Q4：外部触发通常与全局快门结合使用吗？
答：在许多工业和运动敏感项目中-是的。全局快门通常与外部触发配合使用，以减少运动失真并提高捕捉精度。
Q5：你们的USB触发模块支持多种触发方式吗？
答：是的。目前的USB触发模块根据型号支持视频流模式、软件触发、按钮触发和外部触发逻辑的组合。
Q6：闪光灯或闪光灯可以与触发工作流程一起使用吗？
答：是的。当前的 USB 触发模块支持与闪存-相关的输出逻辑，可与基于触发器-的捕获一起使用。
Q7: 你们提供 USB 和 FPC 外部触发模块吗？
答：是的。 SinreFirst 提供用于嵌入式集成的 USB 板-级触发模块和紧凑型 FPC 触发模块。
Q8: 我可以选择彩色还是单色？
答：是的。当前的一些型号根据项目提供单色方向或可选的彩色/单色版本。
Q9：接口和镜头可以定制吗？
答：是的。接口、镜头类型、视角、结构和触发器-相关的集成细节都可以根据项目进行审核。
结束部分
无论您的项目需要用于工业同步的 USB 全局快门触发模块，还是用于嵌入式集成的紧凑型 FPC 触发模块，SincereFirst 都可以为高速快照、人脸识别、票据识别、科学成像和其他事件驱动的视觉系统提供实用的外部触发相机模块指导。-
